Физическое кодирование

Применяются два основных типа физического кодирования - на основе синусоидального несущего сигнала и на основе последовательности прямоугольных импульсов. Первый способ часто называется также модуляцией или аналоговой модуляцией, подчеркивая тот факт, что кодирование осуществляется за счет изменения параметров аналогового сигнала. Второй способ обычно называют цифровым кодированием. Эти способы отличаются шириной спектра результирующего сигнала и сложностью аппаратуры, необходимой для их реализации.

При цифровом кодировании дискретной информации применяют потенциальные и импульсные коды. В потенциальных кодах для представления логических единиц и нулей используется только значение потенциала сигнала, а его перепады, формирующие законченные импульсы, во внимание не принимаются. Импульсные коды позволяют представить двоичные данные либо импульсами определенной полярности, частью импульса - перепадом потенциала определенного направления.

При использовании прямоугольных импульсов для передачи дискретной информации необходимо выбрать такой способ кодирования, который одновременно бы достигал нескольких целей:

· имел при одной и той же битовой скорости наименьшую ширину спектра результирующего сигнала;

· обеспечивал синхронизацию между передатчиком и приемником;

· обладал способностью распознавать ошибки;

· обладал низкой стоимостью реализации.

Более узкий спектр сигналов позволяет на одной и той же линии (с одной и той же полосой пропускания) добиваться более высокой скорости передачи данных. Кроме того, часто к спектру сигнала предъявляется требование отсутствия постоянной составляющей, то есть наличия постоянного тока между передатчиком и приемником. Синхронизация передатчика и приемника нужна для того, чтобы приемник точно знал в какой момент времени необходимо считывать новую информацию с линии связи. В сетях применяются так называемые самосинхронизирующиеся коды, сигналы которых несут для передатчика информации о том, в какой момент времени необходимо осуществить распознавание очередного бита.

Требования, предъявляемые к методам кодирования, являются взаимно противоречивыми, поэтому каждый из рассмотренных ниже методов цифрового кодирования обладает своими преимуществами и своими недостатками по сравнению с другими.

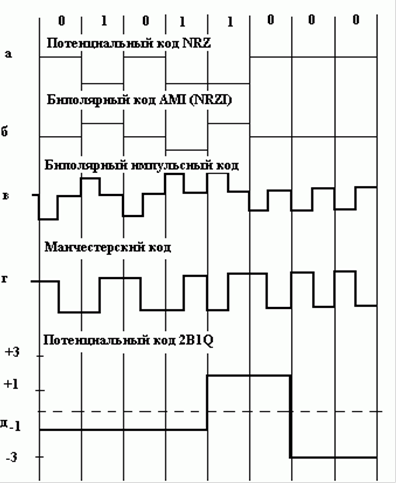

Рис. 1.3 - Способы физического кодирования

Потенциальный код без возвращения к нулю (Non Return to Zero, NRZ).

Метод NRZ прост в реализации, обладает хорошей распознаваемостью ошибок (из-за двух резко отличающихся потенциалов), но не обладает свойством самосинхронизации. При передаче длинной последовательности единиц или нулей сигнал на линии не изменяется, поэтому приемник лишен возможности определять по входному сигналу моменты времени, когда в очередной раз нужно считывать данные. Для синхронизации начала приема пакета используется стартовый служебный бит, например, единица. Самый распространенный протокол RS232, применяемый для соединений через последовательный порт ПК, также использует код NRZ. Передача информации ведется байтами по 8 бит, сопровождаемыми стартовыми и стоповыми битами.

Потенциальный код NRZI (Non Return to Zero Inverted)

Этот код удобен в тех случаях, когда использование третьего уровня сигнала весьма нежелательно, например в оптических кабелях, где устойчиво распознаются два состояния сигнала - свет и темнота. Код NRZI не имеет синхронизации. Это является самым большим его недостатком. Если тактовая частота приемника отличается от частоты передатчика, теряется синхронизация, биты преобразуются, данные теряются. Для синхронизации начала приема пакета используется стартовый служебный бит, например, единица. Наиболее известное применение кода NRZI - стандарт ATM155.

Метод биполярного кодирования с альтернативной инверсией (Bipolar Alternate Mark Inversion, AMI)

В этом методе (рис. 1.3, в) используются три уровня потенциала - отрицательный, нулевой и положительный. Для кодирования логической единицы используется нулевой потенциал, а логическая единица кодируется либо положительным, либо отрицательным потенциалом, при этом потенциал каждой новой единице противоположен потенциалу предыдущей.

Код AMI частично ликвидирует проблемы постоянной составляющей и отсутствия самосинхронизации, присущие коду NRZ. Это происходит при передаче длинных последовательностей единиц. В этих случаях сигнал на линиях представляет собой последовательность разнополярных импульсов с тем же спектром, что и кода NRZ, предающие чередующиеся нули и единицы, то есть без постоянной составляющей.
