Сравнительная оценка существующих принципиальных схем контроля состояния охраняемых военных объектов
На рисунке 3.1 приведена принципиальная электрическая схема контроля охранной сигнализации, собранного на одной интегральной микросхеме.

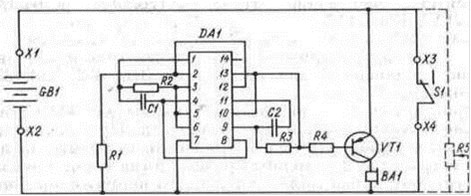

Рисунок 3.1 Принципиальная схема контроля охранной сигнализации приемного радиоцентра на одной микросхеме
Это устройство предназначено для оповещения о состоянии входных дверей или окон, об их открывании и закрывании. Как видно из схемы, оксидный конденсатор С1 является конденсатором задержки срабатывания и включен параллельно датчику-контакту, замкнут накоротко через резистор R1, предназначенный для предотвращения перегрузки импульсов тока этого конденсатора при его разрядке.
При замкнутых контактах конечного выключателя в режиме ожидания охранного устройства на выходе интегральной микросхемы DAI (выводы 1 и 2) действует низкий уровень логического нуля, в это же время на выходе интегральной микросхемы (вывод 3) действует высокий уровень логической единицы. В режиме ожидания на выводе 4 (выход второго элемента интегральной микросхемы) действует низкий уровень логического нуля; на выводе 10 (выход третьего элемента) действует высокий уровень, логической единицы и на выводе 11 интегральной микросхемы (выход четвертого элемента) действует низкий уровень логического нуля. Вследствие этого транзистор VT1, подключенный к выходу 11 интегральной микросхемы схемы через резистор ограничения тока, заперт.
При размыкании контактов конечного выключателя S1 начинается зарядка конденсатора С1 в течение заданного промежутка времени, который определяется номинальными значениями сопротивления резистора R2 и емкости конденсатора С1. Резистор R2 рассчитан на номинальное сопротивление 100кОм, которое можно изменять, меняя время задержки подачи сигнала открывания дверей охраняемого объекта в широких пределах.
При некотором оптимальном значении напряжения на конденсаторе С1 включается в работу тактовый генератор, собранный на первых двух элементах интегральной микросхемы DA1 (выводы 1-6), вызывая подачу сигналов низкой частоты на вторую часть интегральной микросхемы DA1, и начинают вырабатываться импульсы звуковой частоты, которые поступают на транзистор VT1, усиливаются и передаются на звукоизлучатель: громкоговоритель ВА1 или телефонный капсюль. Телефонный капсюль, примененный в устройстве, может быть выбран из числа электромагнитных, типа ТА-4, ДЭМ-4М, ТК-67.
Простота устройства при правильной сборке и монтаже обеспечивает ему надежную работу без дополнительной настройки и регулировки. Большое значение имеет качество комплектующих элементов.
Рассмотрим другую принципиальную схему контроля охранной сигнализации (см. рисунок 3.2):
Рисунок 3.2 Принципиальная схема контроля охранной сигнализации приемного радиоцентра
На рисунке 3.2 приведена принципиальная электрическая схема контроля охранной сигнализации приемного радиоцентра, разработанная на одной интегральной микросхеме и работающая аналогично рассмотренной выше. Эта принципиальная схема имеет меньшее количество комплектующих электрических радиоэлементов, основным из которых также является интегральные микросхемы, выполненная по КМОП-технологии. Данная интегральная микросхема в соответствии с принятой классификацией относится к числу логических схем и включает в свой состав четыре функциональных элемента типа 2И-НЕ. Она характеризуется высокими электрическими параметрами и незначительным потреблением электроэнергии.
Напряжение электропитания интегральных микросхем равно 9В±5%, ток потребления в состоянии логического нуля не превышает 2×10-4мА, а в состоянии логической единицы - также не более 2×10-4мА, задержка включения и выключения интегральной микросхемы не превышает 80нс. К серии этих интегральных микросхем относятся следующие типы: К176ЛА7, К164ЛА7, К561ЛЛ7, К564ЛА7. Электропитание устройства осуществляется от батареи типа 3336 или любых трех последовательно соединенных элементов типа 316, 332, 343, 373, «Планета», «Сатурн».
