Разработка схемы кодирующего устройства

Схемный способ предполагает разработку кодирующих и декодирующих устройств, вид которых определяется образующим многочленом. Эти устройства должны обеспечить аппаратную реализацию описанных выше процессов, определяющих формирование кодовых комбинаций и синдромов ошибок в кодирующем и декодирующем устройствах соответственно. Основой схем являются регистры сдвига с обратными связями, выполняющими операции умножения и деления многочленов. zootaksi-sheri.clients.site

В состав кодера входят логические элементы И и ИЛИ, r-раздядный регистр сдвига и двухвходовые сумматоры по модулю два (М2), число последних на единицу меньше числа ненулевых элементов членов образующего полинома g(x). Включаются сумматоры в схеме кодирующего устройства перед ячейками регистра, обозначенными ненулевыми коэффициентами образующего полинома, начиная с низшего разряда.

Тактовые импульсы ТИ1, поступающие в вход элемента И в течение первых k-тактов, необходимы для осуществления обратной связи между входом и выходом регистра и для формирования в нем остатка от деления. Этот остаток затем в течение r тактов (действуют тактовые импульсы ТИ2) поступает на выход схемы.

Функциональная схема кодирующего устройства приведена на рисунке 4, а принципиальная схема - на рисунке 5.

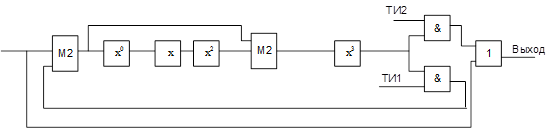

Рисунок 4 - Функциональная схема кодирующего устройства.

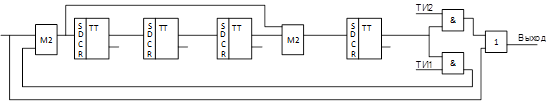

Рисунок 5 - Принципиальная схема кодирующего устройства.

Таблица 3.1 - Потактовая работа схемы кодирующего устройства.
