Структурная схема и стыки оборудования абонентских линий для ГТС и СТС

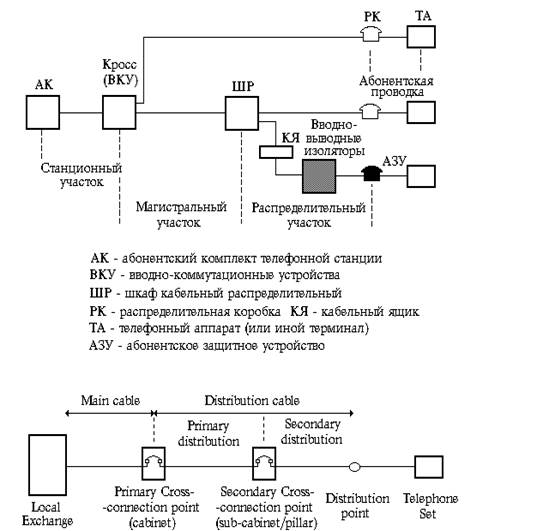

Рисунок 1.5

Для структурной схемы АЛ (верхняя часть рисунка 1.5) представлены три варианта подключения абонентского терминала к коммутационной станции.

Верхняя ветка данного рисунка показывает перспективный вариант подключения ТА без использования промежуточного кроссового оборудования. Кабель прокладывается от кросса до распределительной коробки, где посредством абонентской проводки осуществляется подключение ТА.

На средней ветке рисунка изображен вариант подключения ТА по шкафной системе, когда между кроссом и распределительной коробкой размещается промежуточное оборудование. В нашей модели роль такого оборудования отведена распределительному шкафу.

В ряде случаев АЛ организуется с использованием воздушных линий связи (ВЛС). На рисунке 1.5 этот вариант показан на нижней ветке. В такой ситуации на столбе устанавливается кабельный ящик (КЯ) и вводно-выводные изоляторы. В месте размещения распределительной коробки монтируется абонентское защитное устройство (АЗУ), предотвращающее возможное влияние на ТА опасных токов и напряжений. Следует отметить, что организация АЛ или ее отдельных участков за счет строительства ВЛС не рекомендуется; но в ряде случаев - это единственный вариант организации абонентского доступа.

Перечень основных терминов

Приведенные выше рисунки и соответствующие краткие комментарии позволяют составить следующий перечень терминов, относящихся к сети абонентского доступа:

. Местная станция (МС), к которой подключаются абонентские линии. Для ГТС - это РАТС. В СТС абоненты включаются в оконечные (ОС), узловые (УС) и центральные (ЦС) станции. В англоязычной технической литературе и для СТС, и для ГТС используется общий термин "местная станция" - Local exchange (LE). Иногда используется еще один термин - Central Office (CO), который также применяется для ГТС и СТС. С чисто технической точки зрения, удобно и в отечественной практике использовать единый термин - МС.

. АЛ - линия местной телефонной сети, соединяющая оконечное абонентское телефонное устройство с АК оконечной станции, концентратора или иного выносного модуля. В англоязычной технической литературе используется термин Subscriber line или просто Line. В определении, перед словом “устройство”, стоит прилагательное “телефонное”, которое подчеркивает основное назначение АЛ как элемента ТФОП. В настоящее время слова «Оконечное телефонное устройство» часто заменяются более общим термином, инвариантным к виду коммутируемой (вторичной) сети, - «Терминал».

. Станционный участок АЛ - участок абонентской линии от АК местной станции, концентратора или иного выносного модуля до станционной стороны кросса. В зарубежной технической литературе этот участок АЛ как самостоятельный элемент сети абонентского доступа не рассматривается.

. Линейный участок АЛ - участок абонентской линии от линейной стороны кросса или вводно-коммутационного устройства оконечной станции, концентратора или иного выносного модуля до розетки (или иного аналогичного элемента) оконечного абонентского устройства телефонной сети. В зарубежной технической литературе этот участок АЛ также не рассматривается как самостоятельный элемент сети абонентского доступа.

. Магистральный участок АЛ - участок абонентской линии от линейной стороны кросса или вводно-коммутационного устройства местной станции, концентратора или иного выносного модуля до распределительного шкафа, включая участки межшкафной связи. Магистральному участку АЛ соответствует термин "Main cable". Магистральным участком считается также зона прямого питания, в пределах которой для построения абонентской сети распределительные шкафы не используются. Зона прямого питания занимает территорию, примыкающую к телефонной станции в радиусе примерно до 500 метров. В англоязычной технической литературе для обозначения этого участка абонентской сети используются слова "Direct service area".

. Распределительный участок АЛ - участок абонентской линии от распределительного кабельного шкафа до абонентского пункта. Этому участку АЛ - в зависимости от структуры сети доступа - соответствуют термины "Primary distribution cable" и "Secondary distribution cable". А часть площади, занимаемой распределительным участком, называется обычно "Cross-connection area".

. Абонентская проводка - участок абонентской линии от распределительной коробки до розетки включения оконечного абонентского телефонного устройства. В англоязычной технической литературе используются два термина:

"Subscriber's lead-in" - участок от распределительной коробки до помещения абонента;

"Subscriber's service line" - участок от распределительной коробки до телефонного аппарата.

. Кросс, ВКУ - оборудование стыка станционных и линейных участков абонентских и соединительных линий городских, сельских и комбинированных телефонных сетей. Этот элемент сети доступа в англоязычной технической литературе называется "Main distribution frame"; часто используется аббревиатура MDF.
