Анализ известных моделей волоконно-оптических датчиков и турбидиметров
Турбидиметрический датчик InPro 8400 (рисунки 1.24 - 1.27) определяет отношение величин светового потока, рассеянного под углом 12° к потоку нерассеянного света, прошедшего через раствор. InPro 8400 предназначен для определения низкой концентрации взвешенных частиц 0…400 FTU (0…100 EBC) [23].

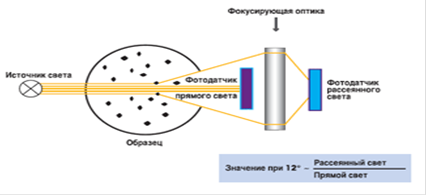

Рисунок 1.24 - Принцип работы турбидиметрического датчика InPro 8400
Конструктивно данный тип датчика представляет собой проточную ячейку для монтажа непосредственно в трубопровод различного диаметра. Датчик устойчив к стерилизации и к многократному воздействию процедуры «очистки на месте» (CIP). Технические характеристики приведены в таблице 1.12.
Таблица 1.12
Технические характеристики датчика InPro 8400
|
Технические характеристики |
Значение |
|
Тип |
Используется принцип компенсации измерений: отношение рассеянного света (под углом в 12°) к прямо прошедшему свету |
|
Диапазон измерений |
0…400 FTU, 0…100 EBC, 0…1000 ppm или 0…1,0 г/л |
|
Диапазон рабочих температур |
0…140°С |
|
Диапазон давления |
До 16 бар в зависимости от конструкции и варианта монтажа |
|
Стерилизуемые |
Да (140°С) |
|
CIP устойчивые |
Да |
|
Класс промышленной защиты |
IP 65 |
|
Различные варианты монтажа |
Фланец DIN 2633, ANSI, APV, Tuchenhagen varivent, Neumo BioControl |
|
Тип кабеля |
Длина 5…100 м |
|
Размеры датчика |
Различные размеры в зависимости от типа монтажа |
|
Материал корпуса |
Нержавеющая сталь (1.4404 или 316SS) |
|
Материалы уплотнений |
Viton, Kalrez, FDA |
|
Материал защитной втулки/окна |
Сапфир |
Ниже представлены варианты конструкции датчика InPro 8400.
Мутномер WQ770 и волоконно-оптический датчик для измерения мутности WQ710 [24]. Очень точный датчик для контроля мутности способен погружаться в жидкость непосредственно на месте проведения контроля. Предназначен для качественного контроля грунтовых и сточных вод, индустриальный контроль. Используется кабель с низким напряжением.
Мутнометр WQ770 сочетается с датчиком WQ710 (рисунок 1.28). Пульт управления содержит внутреннею 9-вольтовую батарею. Переносной портативный мутнометр отображает результаты измерений в нефелометрических единицах (NTU). Прибор также имеет способность автоматически отключаться для сохранения энергии батареи.
