Моделирование измерительного тракта

Таблица 2.1

Характеристики светодиода L-34SF4BT

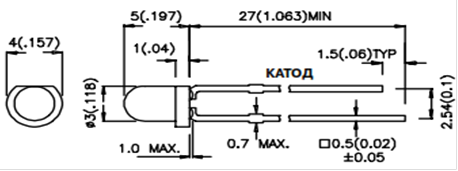

Рисунок 2.2 - Эскиз светодиода фирмы Kingbright L-34SF4BT

Преимуществом обладают в конструкциях волоконно-оптических датчиков прозрачности и мутномерах фотодиоды. Полупроводниковые приборы типа фотодиодов (кремниевых или германиевых) имеют высокую интегральную чувствительность, линейность, небольшие рабочие напряжения, малые массогабаритные параметры, что обеспечивает им широкое применение в конструкциях оптико-волоконных мутномеров. В качестве приёмника излучения используем фотодиоды ФД 256 (рисунок 2.3) [27].

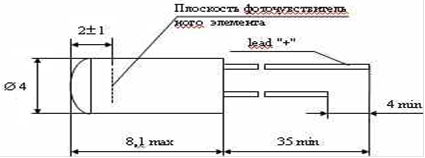

Рисунок 2.3 - Эскиз фотодиода ФД 256

Основные технические параметры фотодиода ФД-256:

) Площадь фоточувствительного элемента (эффективная), 1,4х1,4 мм2;

) Рабочее напряжение, 8В;

) Диапазон спектральной чувствительности, 0,4-1,1 мкм;

) Максимум спектральной характеристики, 0,8-0,9 мкм;

) Темновой ток, 5 нА;

) Интегральная токовая чувствительность, 0,02 мкА/лк;

) Собственная постоянная времени (U = 8 В), нс, не более 10;

) Собственная постоянная времени (U = 60 В), нс, не более 2;

) Корпус - металлический;

) Электрическая плотность изоляции В, не менее 180;

) Масса, 1 г.

На рисунке 2.4 приведены спектральные характеристики светодиода и фотодиода.

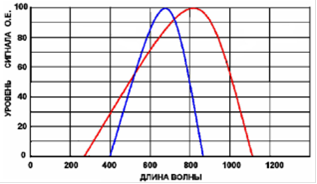

Рисунок 2.4 - Спектральные характеристики светодиода и фотодиода

Аккумуляторная батарея. В данном приборе используется перезаряжаемая аккумуляторная батарея UltraFire BRC 18650 она оснащена защитой платы (ПП) на отрицательном полюсе [28]. PCB может защитить батарею от перегрузки, более-разгрузочных работ, перегрузки и короткого замыкания, которое может сделать батарею безопаснее и более длительный срок службы. Аккумулятор (рисунок 2.5) является экологически чистым и идеально подходит для энергопотребляемых устройств. Напряжение: 3.7V. Фактическая емкость: 4000mAh. Встроенная защита PCB платы. Для беспрерывной работы прибора 5 часов, требуется два аккумулятора, соединенных последовательно.

Рисунок 2.5 - Аккумуляторная батарея

Технические характеристики аккумуляторной батареи UltraFire BRC 18650 приведены в таблице 2.2 [28].

Таблица 2.2

Характеристики аккумуляторной батареи.
