Так как в первом столбце таблицы Раусанет перемен знака, следовательно, система устойчива.
По частотным критериям
Критерий Михайлова:
Построение происходит при помощи Mathcad:

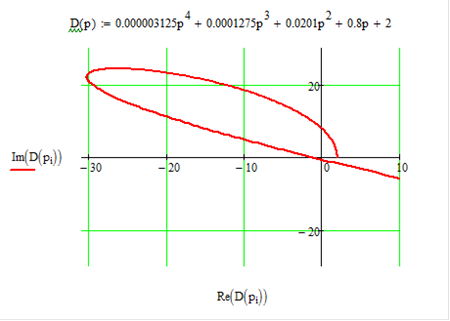

Рис. 7 Годограф замкнутой САУ
Для того чтобы система автоматического управления была устойчива, необходимо и достаточно, чтобы годограф Михайлова при изменении от 0 до
, начинаясь на вещественной положительной полуоси, обходил только противчасовой стрелки последовательно n квадрантов координатной плоскости, где n - порядок характеристического уравнения.
По критерию Михайлова система устойчива.
Критерий Найквиста:
Для начала определим устойчивость разомкнутой системы.
Характеристическое уравнение разомкнутой системы имеет вид:
Определим устойчивость системы автоматического управления по критерию Рауса с помощью Excel:
Ввод | ||||
a0 |
a1 |
a2 |
a3 |
a4 |
0,8 |
0,0201 |
0,0001275 |
0,000003125 |
0 |
r |
c | |||
0,8 |
0,0001275 |
0 |
0 | |
0,0201 |
0,000003125 |
0 |
0 | |
39,80099502 |
3,12189E-06 |
0 |
0 |
0 |
6438,406375 |
0,000003125 |
0 |
0 |
0 |
0,999004975 |
0 |
0 |
0 |
0 |
Так как в первом столбце таблицы Раусанет перемен знака, следовательно, система в разомкнутом состоянии устойчива.
Раз так, то для устойчивости замкнутой системы необходимо и достаточно чтобы АФЧХ разомкнутой системы не охватывала критическую точку с координатами (-1;j0). Это условие выполняется (рис. 2, в), следовательно, в замкнутом состоянии система устойчива.
