Ротационный метод вискозиметрии

. H=L+∆L.

Эффективную высоту ротационного вискозиметра H подставляют в уравнения.

Ротационные вискозиметры применяют для измерения вязкости смазочных масел (при температурах до -60°С), нефтепродуктов, расплавленных силикатов и металлов (до 2000 °С), высоковязких лаков и клеев, глинистых растворов и т.д.

Относительная погрешность наиболее распространённых ротационных вискозиметров лежит в пределах 3-5%.

На рисунке 7 показано устройство ротационного вискозиметра РВ-7 (пределы измерений - от 1 до 105 н∙сек/м2, погрешность ±3%) [6].

вискозиметр мобильный ультразвуковой

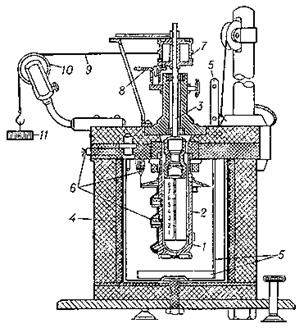

Рисунок 7 - Ротационный вискозиметр РВ-7 (с заданным крутящимся моментом)

- внутренний вращающийся цилиндр; 2 - внешний неподвижный цилиндр; 3 - ось вращающейся системы; 4 - термостат; 5 - мешалка термостата; 6 - термопары; 7 - шкив; 8 - тормоз; 9 - нить; 10 - блок; 11 - груз, вращающийся шкив. Скорость вращения шкива определяют по скорости опускания груза.
