3D-MID области применения и технологии производства
В 80-х годах прошлого века 3D литые монтажные основания (3D molded interconnect devices, 3D-MID) были провозглашены прорывом в электронике, даже высказывались ожидания, что они заменят печатные платы. Но тогда прорыва не произошло, что во многом объяснялось несовершенством технологии и материалов. Однако в настоящее время новые процессы производства 3D-MID, ускоряющие, упрощающие и удешевляющие выход на рынок, «перезагрузили» перспективы 3D-MID.
D-MID представляет собой 3D основание из литого высокотемпературного термопласта, на котором выполнены 3D проводники и контактные площадки (Рис. 1, 2). 3D-MID обеспечивают очень высокую гибкость проектирования за счет возможности интеграции электронных, механических и оптических элементов, широких возможностей относительно формы устройства, миниатюризации. Среди других преимуществ данной технологии стоит отметить меньшее число входящих в состав элементов, повышенную надежность, меньшую материалоемкость.

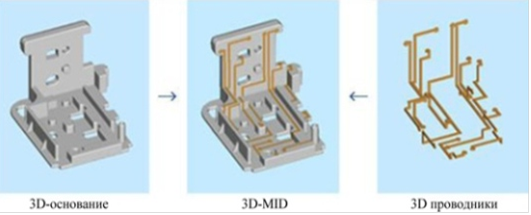

Рис. 1 Схематичное изображение 3D литого монтажного основания

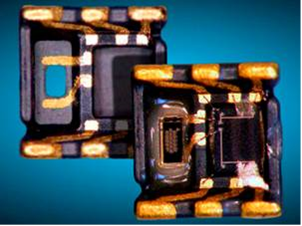

Рис. 2 Датчик давления на 3D литом монтажном основании размером 4х4х1,5 мм
- Области применения 3D-MID
- Технологии производства 3D-MID структур
- Процессы с применением однокомпонентного литья
- Процесс с применением двухкомпонентного литья
- Материалы
- Монтаж компонентов на 3D-MID
- Требования, предъявляемые процессом автоматической сборки
- Концепции построения сборочных автоматов для 3D-MID
- Линия, оснащенная 6-осевыми промышленными роботами
- Модульный автомат, оснащенный 3D-держаталем монтажных оснований
- Интеграция многоосевого робота в существующий автомат 2D-установки компонентов
- Активный держатель монтажных оснований, устанавливаемый в стандартный автомат 2D-установки компонентов
- Сравнение рассмотренных подходов
